الخدمة المخصصة للتصميم بالحقن الخبرة FCE S للحاويات

حالة تطوير حاوية زيت التشحيم للألواح الشمسية الخارجية

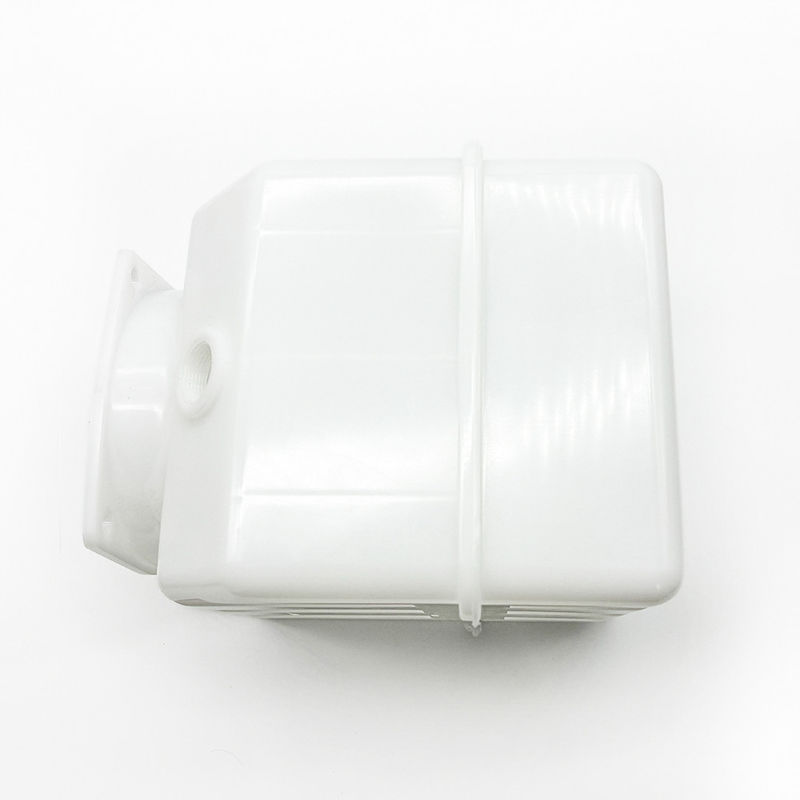

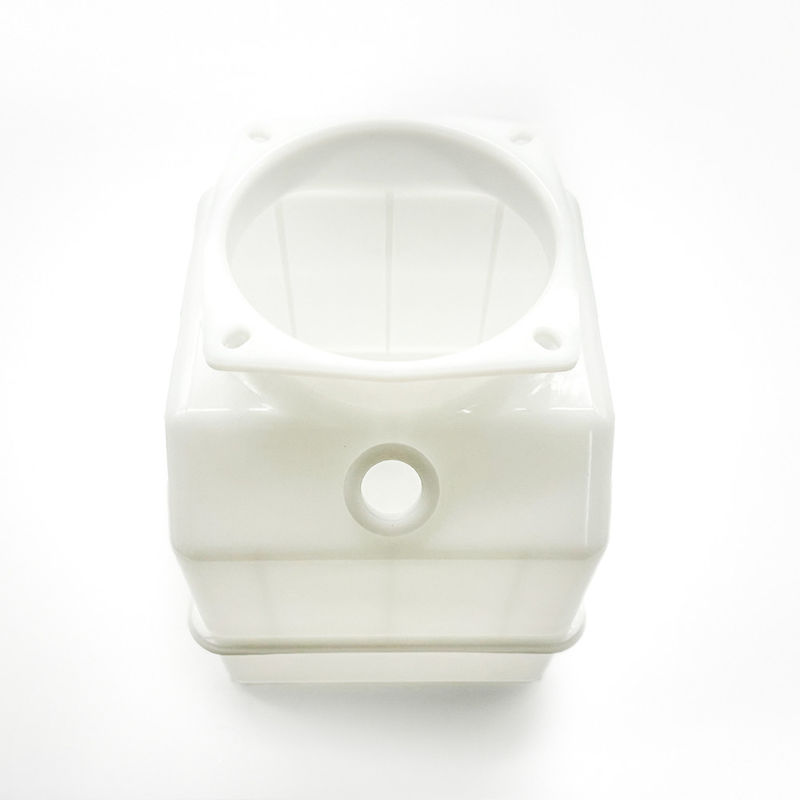

في هذا المشروع، قامت شركة FCE بتطوير حاوية زيت التشحيم للألواح الشمسية الخارجية. ركزت متطلبات العميل الرئيسية على اختيار المواد، التصميم الهيكلي،وعمليات الإنتاجيجب أن تكون جسد الحاوية مصنوعة من PET، ويجب أن تقاوم الأمطار الحمضية والإشعاع فوق البنفسجي.مسطحة الجزء العلوي من الحاوية وتصميم فتحة التهوية تتطلب اهتماما صارماقام فريقنا بإجراء تحسينات متعمقة وتأكيدات متكررة طوال عملية التطوير بأكملها

خلفية المشروع ومتطلباته

طلب العميل أن يكون الجزء العلوي من الحاوية مسطحًا للغاية لأنه يعمل على شكل سطح تركيب يؤثر على تأثير الختم. لضمان استخدام الحاوية في الهواء الطلق لفترة طويلة ،أكدوا أن مادة الحاوية يجب أن تكون مقاومة للمطر الحمضي والإشعاع فوق البنفسجيبالإضافة إلى ذلك، هناك فتحة تهوية في الجانب العلوي من الحاوية، والتي يجب أن تسمح بتهوية دون السماح للماء بالدخول، ومنع العوامل البيئية من التأثير على النفط في الداخل.

تحديات اختيار المواد والتصميم

بناءً على متطلبات العميل، تم اختيار PET كمادة رئيسية لجسم الحاوية. يمتلك PET مقاومة ممتازة للأحماض والأشعة فوق البنفسجية، مما يجعله مثاليًا للاستخدام الطويل الأجل في الهواء الطلق.مع ذلك، كان اختيار المواد مجرد الخطوة الأولى؛ كانت أكبر تحديات التصميم هي تحقيق المسطحة المطلوبة في الجزء العلوي من الحاوية وضمان وظيفة فتحة التهوية.

• حل التصميم واللحام من قسمين
  بسبب التصميم الداخلي للحاوية، والذي يحتوي على هياكل قفل عكسية، والفتحة الصغيرة، قررنا تقسيم الحاوية إلى جزأينلقد اخترنا لحام بالموجات فوق الصوتيةومع ذلك، مع ارتفاع 350 ملم، لم تتمكن ترددات الموجات فوق الصوتية التقليدية 15kHz و 20kHz من نقل الطاقة بفعالية إلى خط اللحام، مما أدى إلى تسرب في المنتجات اللحام.

لحل هذه المشكلة، قمنا بتعديل التصميم بشكل حاسم، بالانتقال من لحام بالموجات فوق الصوتية إلى لحام الصفائح الساخنة.التأكد من أن الأجزاء العليا والسفلية للحاوية قد لحنت معا بشكل موثوق، وحل قضايا الختم والقوة.

• تحسين مسطحة السطح الأعلى

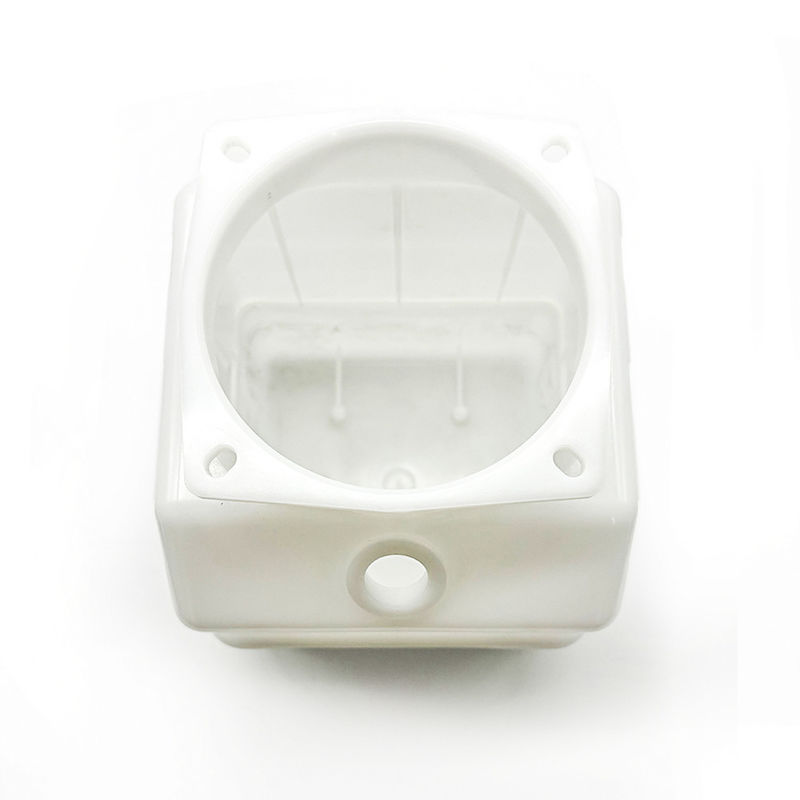

  لتلبية متطلبات مسطحة صارمة من 0.1 ملم لفتح الحاوية، قمنا بإجراء العديد من عمليات تحليل العناصر النهائية للصب الحقن باستخدام Moldflow.من خلال تحسين سمك الجدار، تصميم البوابة، وقنوات التبريد المتوافقة، وربط هذا مع عملية تعبئة متعددة المراحل، نجحنا في التحكم في مسطحة فتحة 6 ملم سميكة إلى داخل 0.1 ملم.هذه النتيجة تجاوزت توقعات العميل، وكانوا معجبين جداً بعملية ابتكارنا.

• تصميم فتحة التهوية

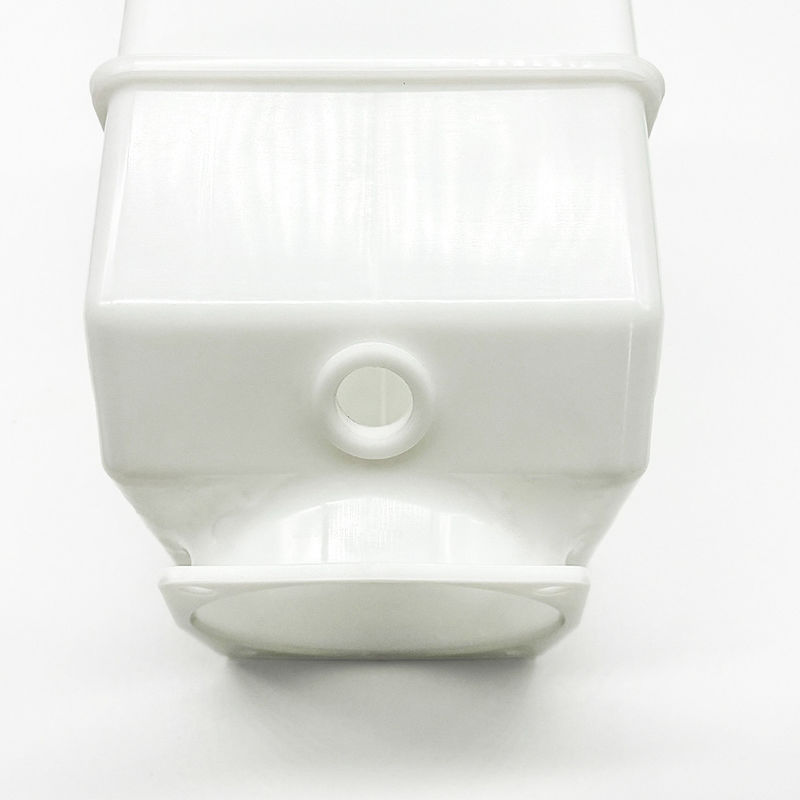

  بالنسبة لحفرة التهوية في الحاوية، التي كانت بحاجة إلى أن تكون قابلة للاستنشاق ولكن مقاومة للماء، قمنا بأبحاث السوق ووجدنا غطاء هيدروفوبي جاهز يمكن أن يخفض التكاليف بشكل كبير.بناءً على مواصفات الخيوط لهذا الغطاء، قمنا بتصميم فتحة مطوية على الجدار الجانبي للحاوية. هذا لم يُبسط عملية تطوير المنتج فحسب ، بل خفض أيضاً تكاليف الإنتاج بشكل كبير.

الخبرة والقدرات الكاملة للعملية في FCE

تمتلك شركة FCE خبرة واسعة في صناعة الصب بالحقن الدقيق، وتصميم الهياكل المعقدة، وتطوير منتجات ذات وظائف عالية.تقدم الشركة حلول كاملة للعملية من البحث والتطوير إلى الإنتاج ويمكن أن توفر دعمًا تقنيًا قويًا لتلبية متطلبات العملاءنحن معتمدون بنظم الجودة ISO13485 و ITSF16949، مما يضمن أن منتجاتنا تلبي معايير الجودة الصارمة.

النتائج وردود فعل العملاء

بعد شهرين من البحث والتطوير، التصميم، تعديلات العملية، والتحقق من الإنتاج، تم الانتهاء من المشروع بنجاح.فريقنا من الخبراء أظهر تعاونًا فعالًا للغاية طوال العمليةالمنتج النهائي لم يفي فقط بمتطلبات العميل من أجل السطحية والختم ولكن أيضاً قصر دورة التطوير بشكل كبير.لقد قدمنا دعمًا قويًا لإطلاق المنتج السلس للعميل وحصلنا على إشادة عالية من Allearth.

من خلال هذا المشروع ، أظهرت شركة FCE مرة أخرى خبرتها في تطوير تصاميم الهياكل المعقدة ، صب الحقن الدقيق ، والمنتجات الوظيفية الصعبة.نحن نتطلع إلى دعم المزيد من العملاء في المستقبل.
